板载28DB 2.4GHz 3×3无线嵌入式板卡带MiniPCI-e插槽 强大的QCA9563, 775Mhz CPU 支持OpenWRT固件 板载3×3 450Mbps 802.11n 双无线解决方案（板载无线802.11b/g/n和1个miniPCIe插槽支持所有YOBTON 802.11ac无线模块） 整合48V 802.3af (
全国服务热线：18994318920

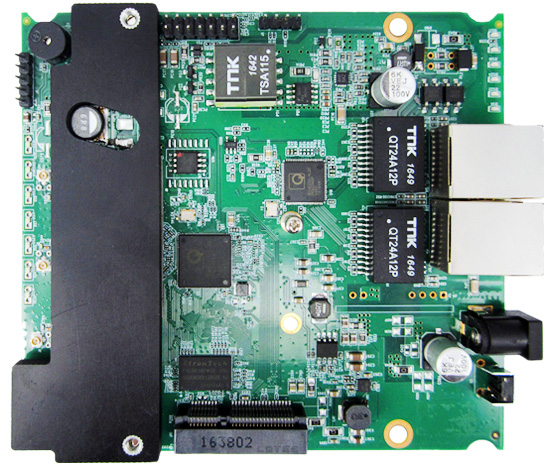

在线咨询板载28DB 2.4GHz 3×3无线嵌入式板卡带MiniPCI-e插槽
强大的QCA9563, 775Mhz CPU
支持OpenWRT固件
板载3×3 450Mbps 802.11n
双无线解决方案（板载无线802.11b/g/n和1个miniPCIe插槽支持所有YOBTON 802.11ac无线模块）
整合48V 802.3af (可用24V PoE)
支持2个千兆以太网口
支持动态频率选择(DFS)
单通道30DB强大的射频功率
MINIPCI-E主板 | YBT563B |
无线标准/Standards | 802.11ac 向下兼容a/ b/g/n |
频率范围/Frequency Range | 板载2.412-2.484GHZ ， 支持5.8GHZ无线模块 |
MIMO通道 | 3X3 |
芯片组/Processor | QCA9563 775Mhz |
无线速率/Data rate | 450Mbps |
架构/Architecture | MIPS74KC |
内存ROM/闪存RAM | 128M/16M |
接口/Interface | 1个JTAG 14针接头，1个9.2毫米高MiniPCI-e，1个串口4针接头，2个千兆以太网口，3个U.FL接头 |
MINIPCI-E标准/standard | V1.1 |
电压/Voltage | 直流： 24-56V POE:主动式24-56V |
射频功率/ RF power | 2.4G:单chain:30dBm 三chain:35dBM |
功耗/Power Consumption | 8.6W |
接收灵敏度/Rx Sensitivity | -94dBm@6Mbps |
天线接头/Antenna Connector | 3 x UFL |
其他功能/Other Features | 浪涌保护器，看门狗定时时钟/Surge Suppressor, Watchdog Timer |
湿度范围/Humidity | 工作湿度(Operating)：5%-95% 存储湿度(Storage)： 最大90% |
温度范围/Temperature | 工作温度： -20℃-70℃ 存储温度： -40℃-90℃ |
产品尺寸/Dimensions | 117*105*18mm |
操作系统/system | OpenWRT |
一般用途/use | 大功率无线AP，网桥，WIFI基站 |
产品型号Product | 高通芯片组Chipset | 架构 Architecture 板载波段 Frequency | 内存/闪存ROM/RAM Flash 天线接口Connector | 板载射频功率 RF power | 板载射频速率Wireless Spee 功耗Power Consumption | 插槽及接口Interface | 电源/Power Options | 尺寸Dimensions |
AR9344 560MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M 2*UFL | 单chain:23Db 双chain:26DB | 板载速率：300Mbps 板载功耗：7W | 1x MiniPCI-e 2x千兆网 1x JTAG 1x串口 | 直流：12 - 24V/24-48V POE:被动式24V PoE/主动式24-56V POE | 105*117*17mm | |
AR9342 560MHZ | MIP74KC 5.180-5.825GHZ | 64M/16M 2*UFL | 单chain:23Db 双chain:26DB | 板载速率：300Mbps 板载功耗：5W | 1x MiniPCI-e 2x百兆网 1x JTAG 1x串口 | 直流：12 - 24V/24-48V POE:被动式24V PoE/主动式24-56V POE | 105*95*18mm | |
QCA9531 560MHZ | MIPS24KC 2.412-2.712GHZ | 64M/16M 2*UFL | 单chain:23DB 双chain:26DB | 板载速率：300Mbps 板载功耗：7W | 1x MiniPCI-e 2x百兆网 1x JTAG 1x串口 | 直流：12 - 24V/24-48V POE:被动式24V PoE/主动式24-56V POE | 105*117*17mm | |
QCA9558 700MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M | 单chain:23DB 三chain:28DB | 450Mbps | 1x MiniPCI-e 2x千兆网 1x JTAG 1x串口 | 直流：24-48V POE:主动式24-56V POE | 105*117*17mm | |
QCA9557 700MHZ+QCA9882射频 | MIP74KC 2.412-2.712GHZ 5.180-5.825GHZ | 128M/16M 4*MMCX/UFL | 单chain:24DB 双chain:27DB 支持双频同时27DB | 板载速率：2.4G：300Mbps 5.8G：687Mbps 板载功耗：10W |
| 直流：24-48V POE:主动式24-56V POE | 103*102*18mm | |
QCA9563 775MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M 3*UFL | 单chain:23DB 三chain:28DB | 板载速率：450Mbps 板载功耗：8.6W | 1x MiniPCI-e 2x千兆网 1x JTAG 1x串口 | 直流：24-48V POE:主动式24-56V POE | 105*117*18mm | |
QCA9563 775MHZ | MIP74KC 2.412-2.712GHZ | 128M/16M 3*UFL | 单chain:30DB 三chain:35DB | 板载速率：450Mbps 板载功耗：13W | 1xMiniPCI-e 2x千兆网 1x JTAG 1x串口 | 直流：24-48V POE:主动式24-56V POE | 105*117*18mm | |
IPQ4028 600MHZ | ARM V7 2.412-2.712GHZ 5.180-5.825GHZ | 256M/128M/16M 4*UFL | 单chain:20DB 双chain:23DB | 2.4G：300Mbps 5.8G：687Mbps | 1x M.2 Slot 2x千兆网口 1x JTAG 1x串口 2x SIM卡座 | 直流：12-24V POE:主动式24-56V POE | 105*117*18mm |
