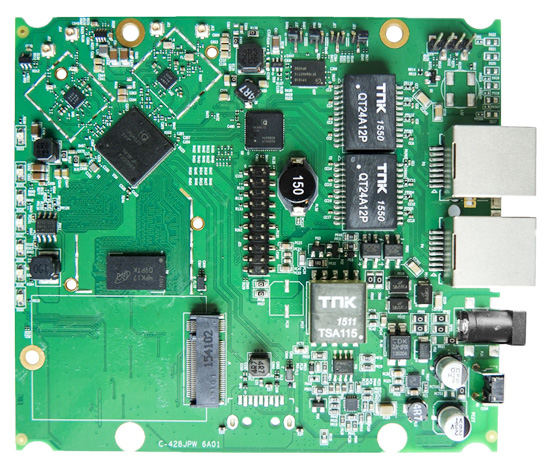

无线标准/Standards

802.11ac  向下兼容a/ b/g/n

频率范围/Frequency Range

板载2.412-2.484GHZ ，5.180-5.825GHZ

MIMO通道

2X2

芯片组/Processor

IPQ4028 ARM v7 CPU, 600MHz CPU

无线速率/Data rate

2.4G:300Mbps  5.8G:867 Mbps

架构/Architecture

ARM v7

内存ROM/闪存RAM

256M/128M/16M

接口/Interface

2个千兆以太网口，4个UFL接头1x M.2 Slot

1x JTAG    1x串口     2x SIM 卡座

MINIPCI-E标准/standard

V2.0

电压/Voltage

直流： 12-24V   POE: 24V

射频功率/ RF power

2.4G:单chain:20dBm  双chain:23dBM

5.8G:单chain:16dBm  双chain:19dBM

功耗/Power Consumption

19W

接收灵敏度/Rx Sensitivity

-94dBm@6Mbps

天线接头/Antenna Connector

4x UFL

其他功能/Other Features

浪涌保护器，看门狗定时时钟/Surge   Suppressor, Watchdog Timer

湿度范围/Humidity

工作湿度(Operating)：5%-95%    存储湿度(Storage)： 最大90%

温度范围/Temperature

工作温度：   -20℃-70℃       存储温度：  -40℃-90℃

产品尺寸/Dimensions

105*117*18mm

操作系统/system

QCA Reference 固件

一般用途/use

工控板，大功率无线AP，网桥，WIFI基站

YBT9344LV/HV

AR9344 560MHZ

MIP74KC

2.412-2.712GHZ

128M/16M

2*UFL

单chain:23Db

双chain:26DB

板载速率：300Mbps

板载功耗：7W

1x MiniPCI-e

2x千兆网

1x JTAG

1x串口

直流：12 - 24V/24-48V

POE:被动式24V PoE/主动式24-56V POE

105*117*17mm

YBT342

AR9342 560MHZ

MIP74KC

5.180-5.825GHZ

64M/16M

2*UFL

单chain:23Db

双chain:26DB

板载速率：300Mbps

板载功耗：5W

1x MiniPCI-e

2x百兆网

1x JTAG

1x串口

直流：12 - 24V/24-48V

POE:被动式24V

PoE/主动式24-56V POE

105*95*18mm

 YBT531A

QCA9531 560MHZ

MIPS24KC

2.412-2.712GHZ

64M/16M

2*UFL

单chain:23DB

双chain:26DB

板载速率：300Mbps

板载功耗：7W

1x MiniPCI-e

2x百兆网

1x JTAG

1x串口

直流：12 - 24V/24-48V

POE:被动式24V PoE/主动式24-56V POE

105*117*17mm

 YBT558

QCA9558 700MHZ

MIP74KC

2.412-2.712GHZ

128M/16M

单chain:23DB

三chain:28DB

450Mbps

1x MiniPCI-e

2x千兆网

1x JTAG

1x串口

直流：24-48V

POE:主动式24-56V POE

105*117*17mm

   YBT5782

QCA9557

700MHZ+QCA9882射频

MIP74KC

2.412-2.712GHZ   5.180-5.825GHZ

128M/16M

4*MMCX/UFL

单chain:24DB

双chain:27DB

支持双频同时27DB

板载速率：2.4G：300Mbps

5.8G：687Mbps

板载功耗：10W

    2x 千兆网口

直流：24-48V

POE:主动式24-56V POE

103*102*18mm

 YBT563A

QCA9563 775MHZ

MIP74KC

2.412-2.712GHZ

128M/16M

3*UFL

单chain:23DB

三chain:28DB

板载速率：450Mbps

板载功耗：8.6W

1x MiniPCI-e

2x千兆网

1x JTAG

1x串口

直流：24-48V

POE:主动式24-56V POE

105*117*18mm

   YBT563B

QCA9563 775MHZ

MIP74KC

2.412-2.712GHZ

128M/16M

3*UFL

单chain:30DB

三chain:35DB

板载速率：450Mbps

板载功耗：13W

1xMiniPCI-e

2x千兆网

1x JTAG

1x串口

直流：24-48V

POE:主动式24-56V POE

105*117*18mm

YBT428

IPQ4028 600MHZ

ARM V7

2.412-2.712GHZ   5.180-5.825GHZ

256M/128M/16M

4*UFL

单chain:20DB

双chain:23DB

2.4G：300Mbps

5.8G：687Mbps

1x M.2 Slot

2x千兆网口

1x JTAG

1x串口

2x SIM卡座

直流：12-24V

POE:主动式24-56V POE

105*117*18mm
