无线标准/Standards

802.11n  向下兼容11a

频率范围/Frequency Range

板载5.180-5.825GHZ ，   支持2.4GHZ无线模块

MIMO通道

2X2

芯片组/Processor

AR9344

无线速率/Data rate

300Mbps

架构/Architecture

MIPS74KC

内存ROM/闪存RAM

128M/8M

接口/Interface

1个JTAG 14针接头，1个9.2毫米高MiniPCI-e，1个串口4针接头，1个千兆以太网口，1个百兆以太网口，2个MMCX接头

MINIPCI-E标准/standard

V1.1

电压/Voltage

直流：12-24V   POE:被动式24V

射频功率/ RF power

5.8G:单chain:27dBm  双chain:30dBM

功耗/Power Consumption

7W

接收灵敏度/Rx Sensitivity

-94dBm@6Mbps

天线接头/Antenna Connector

2 x MMCX

其他功能/Other Features

浪涌保护器，看门狗定时时钟/Surge   Suppressor, Watchdog Timer

湿度范围/Humidity

工作湿度(Operating)：5%-95%    存储湿度(Storage)： 最大90%

温度范围/Temperature

工作温度：   -20℃-70℃       存储温度：  -40℃-90℃

产品尺寸/Dimensions

140*85*15.2mm

操作系统/system

OpenWRT

一般用途/use

大功率无线AP，网桥，WIFI基站

 YBTDR344-NGS27

AR9344 560MHZ

MIP74KC     2.412-2.712GHZ

128M/8M     2*MMCX

单chain:27DB

双chain:30DB

板载速率：300Mbps           板载功耗：7W

1x MiniPCI-e
  1x 千兆网口1x 百兆网口1x JTAG    1x串口

直流：12-24V
   POE:被动式24V PoE

140*85*15.2mm

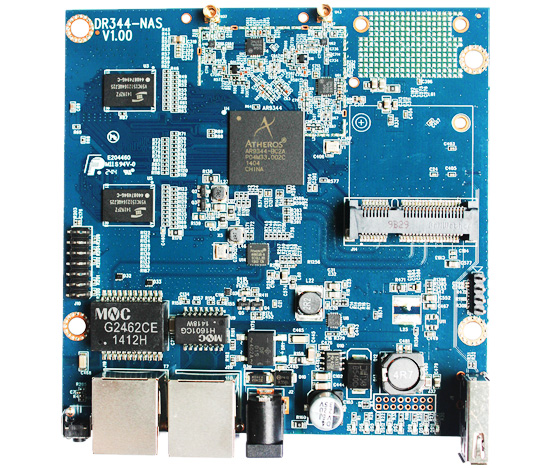

  YBTD344-NAS27

AR9344 560MHZ

MIP74KC    5.180-5.825GHZ

128M/8M     2*MMCX

单chain:27DB

双chain:30DB

板载速率：300Mbps           板载功耗：7W

1x MiniPCI-e
  1x 千兆网口1x 百兆网口1x JTAG    1x串口

直流：12-24V
   POE:被动式24V PoE

140*85*15.2mm

YBTDR531-NGS27

QCA9531 560MHZ

MIPS24KC  2.412-2.712GHZ

64M/8M   2*MMCX

单chain:27DB

双chain:30DB

板载速率：300Mbps           板载功耗：7W

1x MiniPCI-e
  2x 百兆网口1x JTAG    1x串口     2x SIM卡座 支持3G/4G卡

直流：12-24V
   POE:被动式24V PoE

95*85*17mm

YBT531C

QCA9531 560MHZ

MIPS24KC  2.412-2.712GHZ

64M/8M 2*MMCX/UFL

单chain:24DB

双chain:27DB

板载速率：300Mbps           板载功耗：7W

  3x 百兆网口

直流：12-24V
   POE:被动式24V PoE

100*100*22mm
